  • 1.喷嘴名称：
    本公司喷嘴的名称一般有二部分做成，前部分表示喷嘴的结构形式，例如：碟形喷嘴碟形表示喷嘴结构是碟状的，弹性元件是碟形弹簧片。
  • 2.喷嘴的型号：
    喷嘴的型号由大写英文字母和一组数字表示,例如：
    PZ(DX)-1200/0.05
    PZ——喷嘴拼音第一个字母的大写
    DX——结构形式的拼音第一个字母的大写：DX,表示碟形
    1200——喷嘴的额定流量,1200t/h
    0.05——喷嘴额定流量时的前后压差，0.05MPa
  • 3.喷嘴的系列:
    喷嘴系列是同一结构形式，相同连接尺寸，但流量有所不同的一类喷嘴。以常用流量作为系列值，例如PZ(DX)-1200/0.05，把1200作为系列数，把流量800t/h、1050t/h、1320t/h归在1200系列中。
上式中：ρL…………………………………水的密度 kg/m3
υL…………………………………水的运动黏度 m2/s
σL…………………………………水的表面张力 N/m
dc…………………………………喷嘴的当量直径 (等于喷口截面积与润湿周界之比) m
ρa…………………………………蒸汽的密度 kg/m3
uL…………………………………水滴喷射速度 m/s
另外，大小不同的水滴直径近似按正态曲线分布。
1，弹簧喷嘴

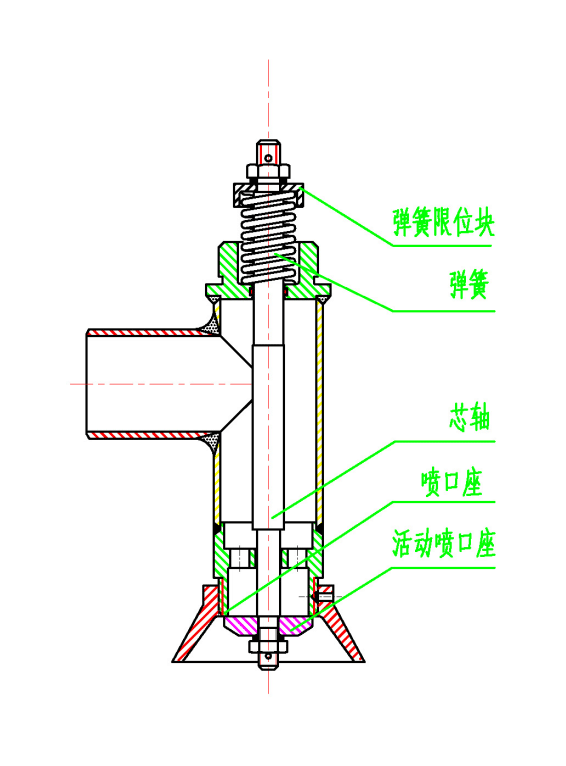

弹簧喷嘴是一种在国内外除氧器中广泛使用的喷嘴，参见下图。它主要有芯轴、弹簧限位块、弹簧、喷嘴座、活动喷嘴座等组成。当喷嘴喷出的流量变化时，喷口的截面也会变化。当负荷逐步增加时压力增加，流量增加，流速增加，作用在活动喷嘴座上的力就增加，使活动喷嘴座克服弹簧力而移动，喷嘴截面增加，这样反过来又使流速减小，维持原来流速基本不变，因此弹簧喷嘴也叫恒速喷嘴。不管负荷怎样变化，一般在喷嘴额定流量的10%-110%内，弹簧喷嘴水膜雾化状况稳定。弹簧喷嘴适合小流量范围，一般5-120t/h。

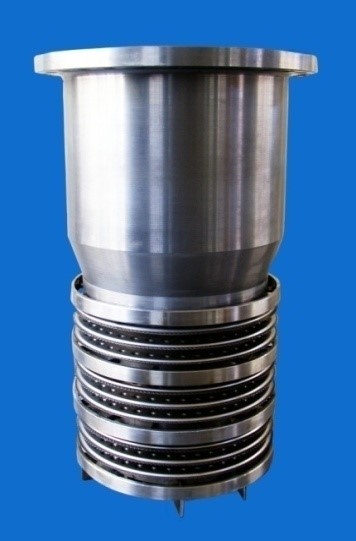

2.碟形喷嘴
碟形喷嘴更适合大流量150-1320t/h范围，目前已成为大型除氧器的主流配置。碟形喷嘴的原理见下图。喷嘴由两个相对的碟状弹性元件对夹组成（相当于两个面对面安装的标准碟形弹簧，因此得名），当喷嘴内部压力增大，使碟状弹性元件发生弹性翘曲，水从对夹的缝隙中喷出形成水膜，被在喷口啮合处的锯齿状结构打碎、扰动，形成小水滴成雾状。蝶形喷嘴的工作原理与弹簧喷嘴基本一样，喷嘴截面同样随流量而变化，但流速在10%-110%喷嘴额定流量范围内保持基本不变，水膜雾化状况稳定。
